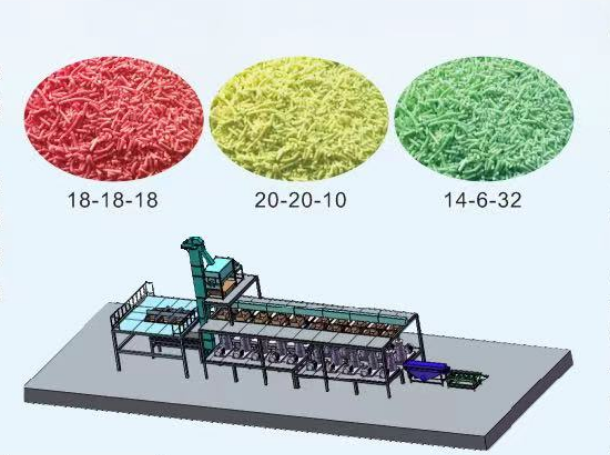

针状速溶肥生产线(FLY-37A型造粒机)
技术参数和性能指标
|
主电动机功率
|
37kw
|
含游离水量（%）
|
≥1.5
|
|
规格型号
|
Bm225M-4B3K09
|
颗粒成型率（95%）
|
≥%
|
|
主轴转速
|
137r/min
|
生产能力T/h
|
0.3-0.5
|
|
膜孔规格（mm）
|
1.5-2mm(颗粒长度可调节)
|
外型尺寸（长×宽×高）
|
1500×800×1200
|
|
颗粒抗压强度（N）
|
≥8
|
整机重量（kg）
|
1020
|
用途及特点
本机系复混肥、针状肥、专用肥料生产的主要设备，适用于各种不同配比的肥料行业的机械造粒。
该机特点，具有结构紧凑、占地面积小、投资省、能耗低、运行平稳、维修方便、经济效益高、其颗粒成粒率可达95%以上，少干燥、少筛分、少返料、少“三废”污染，并且颗粒有足够的强度、不结块、流动性好、特别适用于小批量、多品种的生产规模。
工作原理与结构特点
本机由减速器，造粒器、润滑邮箱和电气控制箱四部分组成。物料输送、搅拌及计量等辅助设备，本厂可另行配套供应。
机组由电机（1）联接柱销联轴器（2）通过锥形齿轮（3）及园柱斜齿轮 （4）驱动主轴（5）再一定速度旋转、带动固定在主轴上的四只辊轮（6）绕主轴中心线公转同时辊轮分别叉绕自身心轴自转四个辊轮与模板（7）之间始终保持一定的工作间隙，模板上均布小通孔，物料经给料装置连续、定量均匀地送入造粒器（8）布料器（9）使物料均匀分布、物料在辊轮与模板之间，在强制性的挤压力作用下，物料在模板小孔内受摩擦、压缩形成圆柱形而挤出。再通过可调节的旋转切到（10）在其截成需长度的圆柱形颗粒，筒体内的圆盘（11）将已成形的颗粒通过离心力送出主机
工艺流程
投料→ 混合 → 提升 → 造粒 → 冷却 → 筛粉 → 包装
